相關法規：DL/T596—1996《電力設備預防性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。
1、功能概述

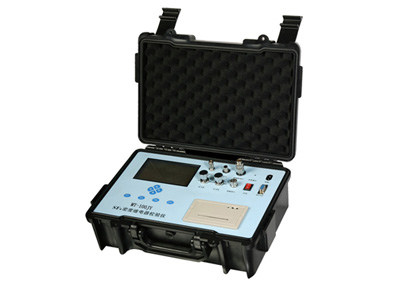

MT系列SF6氣體密度繼電器校驗儀，吸收國內同類產品的先進經驗，運用了先進的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試要求而設計的一種SF6氣體密度繼電器校驗設備。
采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃的標準壓力值，從而完成了壓力、溫度的動態自動補償。
因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費，是一種智能化的SF6氣體密度繼電器校驗儀器。
2、主要特點
●結構緊湊，體積小，重量輕，便于攜帶。
●機電一體化程度高，技術先進、性能可靠。
●大屏幕液晶，漢字菜單，直觀、簡便。
●采用的電源具有UPS功能，適合野外作業。
●海量存儲，配有微型打印機，隨時打印測試結果。
●密封性能好，校驗過程中不浪費SF6氣體。
●連接氣管兩端配有進口快速逆止閥，操作簡便又防止管路進入水份和空氣。
●采樣點加有智能電壓保護器，采樣點魚夾誤接220V電壓也不會損壞校驗儀，使用更安全。
●溫度傳感器位于儀器氣體管道內，正確反映密度繼電器內的氣體溫度，測量更準確。
●對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。
●對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。
●如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。
任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。20℃時的標準壓力到任意溫度下的壓力換算。
3、 技術指標
|
科目 |
MT-100JY |
|
精度等級 |
0.1級 |
|
測量壓力范圍 |
0～1.0MPa |
|
測量溫度范圍 |
-30℃～+100℃ |
|
壓力分辨率 |
0.0001 MPa |
|
溫度分辨率 |
0.1℃ |
|
打印方式 |
熱敏打印 |
|
顯示方式 |
液晶顯示 |
|
存儲容量 |
150條 |
|
外型尺寸 |
375×355×155(MM3) |
|
工作電源 |
AC220V±15%，50Hz，或機內電池。 |
|
