1、功能概述
近年來，隨著我國電力工業迅速發展和技術裝備水平的提高。SF6電氣設備已大量投運，若設備泄漏，由于SF6氣體分子量比空氣分子量大，因此SF6氣體沉于空氣的下方，導致在設備下部空間大量積累SF6氣體而引起缺氧窒息事故的發生。

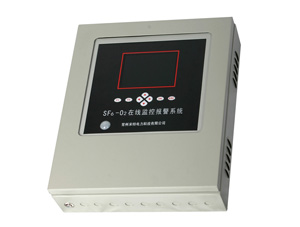

MT系列SF6-O2在線監控報警系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。
它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、GSM短信息發送報警信息、歷史數據查詢等諸多豐富功能。
它獨有的微量SF6氣體檢測技術，能檢測到1000ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行：進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。
目前，MT系列SF6-O2在線監控報警系統共有MTZX601、MTZX602等系列產品，能滿足不同現場條件下SF6氣體泄漏檢測的需要。
本系統可廣泛應用于各種電壓等級的SF6配電室、SF6開關室、組合電器室（GIS室）、SF6主變室等。
2、技術概要
|
主要功能 |
技術指標 |
|
●環境中SF6氣體含量檢測功能 |
●SF6氣體濃度報警范圍：50~1500PPM（報警點可自行設置，國家規定1000ppm） |
|
●溫度、濕度顯示功能 |
●SF6氣體檢測靈敏度：±5%設置值 |
|
●環境中氧氣含量檢測功能 |
●氧氣濃度報警點：18% |
|
●歷史事件存儲和查詢功能 |
●氧氣測量精度：<0.4% |
|
●SF6氣體含量超標或缺氧報警功能 |
●溫度顯示范圍：-50~99℃ |
|
●自動語音提示功能 |
●濕度顯示范圍：0~99%RH |
|
●報警時，風機自動啟動功能 |
●輸入電源：185~265VAC |
|
●遠傳報警功能 |
●報警輸出點電流：2A |
|
●定時排風功能 |
●風機輸出觸點電流：16A |
|
●遠方遙控操作功能 |
●風機通風時間設定：20min/次或用戶任意設定 |
|
●手動強制排風功能 |
●數據記錄容量：10000條 |
|
●防盜報警功能（可選） |
●通訊：RS485標準協議 |
|
●火災報警功能（可選） |
●顯示器特性：彩顯、亮度、對比度調節 |
3、產品特點
●多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。
●先進的氣體傳感器：低濃度SF6氣體檢測技術，報警誤差＜5%，氧氣報警誤差＜0.5%。
●早期現場報警技術：微量監測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
●現場總線設計：一根電纜連接所有變送器及主機，可分立可組合，具有很高的現場適應性。
●多點組網檢測：最多128點同時檢測，滿足現場環境需要，提高檢測可靠性。
●遙測遙信能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。
●短信提醒功能：報警信息可通過短信息發送到預先設置的多個手機號碼
●長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
●歷史數據記錄和查詢：大容量數據存儲器，可直接在監控主機上進行快捷查詢。
●自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
4、 SF6氣體泄漏監控報警系統標準配置表
|
名稱 |
型號 |
單位 |
|
SF6報警監控系統主機 |
MT主機 |
臺 |
|
SF6、O2氣體變送器 |
MT-1 |
只 |
|
溫、濕度變送器 |
MT-2 |
只 |
|
風機控制器 |
MT-3 |
只 |
|
紅外語音探頭 |
MT-4 |
只 |
|
報警燈 |
MT-5 |
臺 |
|
專用電源電纜線 |
2×1.0 |
米 |
|
專用屏蔽電纜 |
4×0.5 |
米 |
|
專用控制電纜（風機電源） |
1×2.5 |
米 |
|
PVC走線槽 |
國標 |
米 |
|
PVC保護穿線管 |
國標 |
米 |
|
防火封堵泥 |
|
斤 |
5、產品選型指南
|
型號
項目 |
MTZX601 |
|
SF6、O2變送器連接數 |
16只 |
|
溫濕度變送器連接數 |
2只 |
|
風機控制器 |
2只 |
|
報警記錄存儲 |
10000條 |
|
報警輸出 |
常開觸點（無源）、RS485通訊 |
|
報警燈 |
有 |
|
紅外感應開風機 |
有 |
|
語音提示功能 |
有 |
|
遙信遙控功能 |
有 |
|
定時排風功能 |
有 |
|
主機顯示 |
7.5萬像素大屏幕真彩顯示屏 |
|
通信接口 |
單RS485 |
|
監控主機CPU |
單 |
|
GSM通信 |
無 |

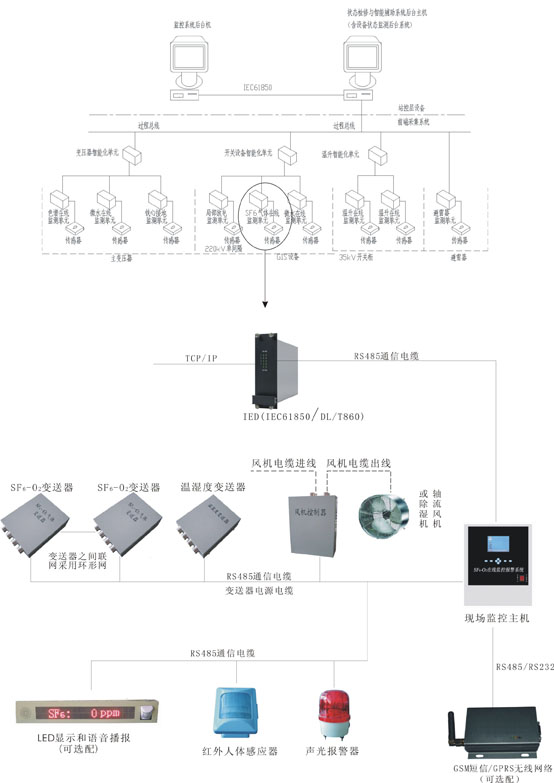

6、系統原理圖

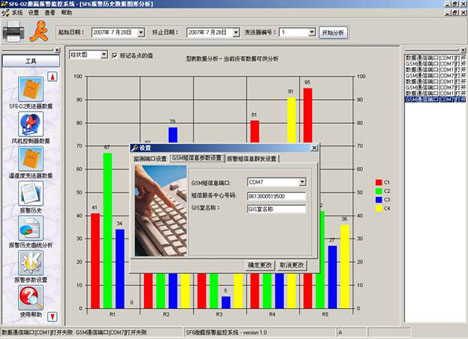

7、現場監控軟件
8、完善的售前服務方案選擇
8.1、公司派專門的服務工程師，上門為您測量設計，提供解決方案；
8.2、用戶提供下列兩種數據之一，由公司方案設計工程師為您確定解決方案：檢測點數，主機和最近的檢測點的距離，各檢測點之間的距離；組合電器（GIS）室內的平面布置圖（標明房間的尺寸、開關的位置、門和窗的位置、排風扇的位置）。
|
