1、SF6傳感器檢測原理概述
空氣中微量SF6氣體的定量檢測是比較困難的，國外廣為應用的方法有：放射源型電子捕獲檢定器法、高壓放電電離法、熱導法、超聲波法、紅外吸收法、激光法（價格昂貴）等。
MTZX602型就是利用光學平臺電調制紅外光源原理，用主動式激光發射器發射紅外光源，當有SF6氣體泄漏時，SF6氣體吸收紅外光源，使紅外光源產生能量變化，這時主動接收器根據紅外光源能量變化來確定SF6氣體泄漏濃度大小。真正實現了長期定量監控效果。
2、主要功能
●真正的定量檢測SF6和O2，采用原裝德國SF6激光變送器，誤差小于50ppm。
●獨創的每天自動零點校準功能，自動克服漂移和誤報。
●巡檢間隔用戶可調，可疑檢測點自動加強跟蹤功能。
●發生報警時，自動開啟風機和聲光報警。
●用戶可調整SF6、O2的報警參數。
●支持RTU遙測遙信功能。
●海量報警數據記錄存儲功能，長壽命設計。
●超大彩屏液晶顯示，仿Windows界面，操作友好。
●只需增加有限成本，檢測點可擴充一倍，加大檢測密度。
●超寬工作電源設計185～250VAC，防浪涌和雷擊功能。
●人體感應，自動啟動風機或語音系統。
3、技術指標
★SF6濃度檢測范圍：0～1500ppm，誤差小于50ppm
★SF6濃度檢測最小示值：1ppm
★泄漏報警值：1000ppm或可調
★報警誤差：<5%
★氧氣濃度檢測范圍：0～25%
★氧氣濃度檢測誤差：<0.5%
★氧氣濃度檢測最小示值：0.1%
★缺氧報警值：18.0%或可調
★溫度檢測范圍：-30～100℃
★相對濕度檢測范圍：0～100%
★檢測點：標準配置12+1點（可擴展到48點）。
★數據記錄功能：報警事件自動記錄，海量存儲，自動更新。
★報警輸出：繼電器空接點輸出，可與RTU相連，同時支持RS485報警輸出。
★支持RTU遠程啟動風機功能。
★支持紅外人體檢測，自動啟動風機或語音提示。
★風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連。可根據現場情況選配。
★風機啟動支持多種模式：定時啟動、報警啟動；有人時自動啟動、遠程啟動、手動啟動等。
★主機多種形式：壁掛式、3U 19英寸標準機箱、觸摸屏落地POS機式；仿windows 界面，用戶界面友好。
★通過RS485支持測量數據遠傳輸出
★支持大屏幕LED實時顯示運行狀態, 如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況。（需用戶另行選配）
4、系統結構原理
系統分為三大模塊：（1）、氣體取樣模塊，主要完成各測量點氣體分別取樣功能；（2）、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能；（3）、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。

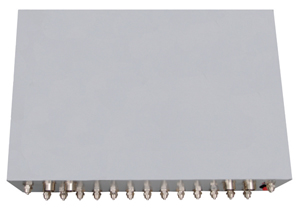

（1）氣體取樣模塊（如圖所示）
功能與參數：
檢測點：12路+1路零點校準；可擴充到48路；
樣氣流速：3L/min；氣路管道可長達幾百米；
采樣管道：外徑Φ6PVC管，內徑Φ4，由于內徑小，可迅速置換完管道氣體；
取樣方式：長壽命電磁泵，低噪聲；
內置2um孔徑的過濾，可有效過濾空氣中雜質功能；
工作電源：185～250VAC，防浪涌和雷擊功能。

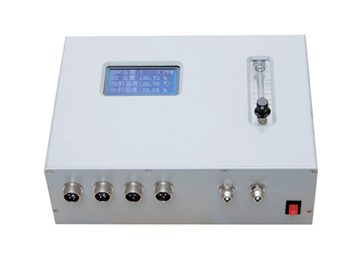

（2）氣體分析模塊（如圖所示） 取樣模塊
分析模塊
功能與參數：
SF6檢測范圍：0～1500ppm，精度不低于50ppm
分辨率：1ppm
O2檢測范圍：0～21.0% 誤差：＜0.5%
分辨率：0.1%
溫度檢測范圍：-30～+100℃ 精度：0.5℃
相對濕度檢測范圍：0～100%RH 精度：1%
工作電源：185～250VAC，防浪涌和雷擊功能；自動加強跟蹤可疑測量點功能，有效防止誤報。
支持現場顯示：大屏幕中文顯示

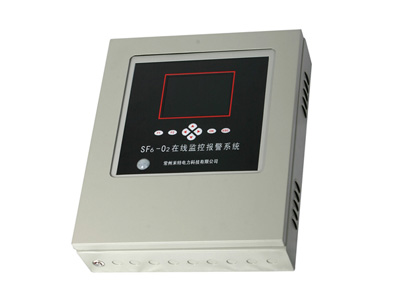

（3）主機及輔助功能模塊
功能與參數：
主機多種形式：壁掛式、3U 19英寸標準機箱、觸摸屏落地POS機式；
支持RTU遙測遙信功能，遠程啟動風機功能；
多種風機啟動模塊：定時啟動、報警啟動、有人時自動啟動、遠程啟動、手動啟動等；
超大彩色液晶顯示屏幕，仿真Windows界面，界面友好。
報警參數用戶可設置。
支持報警數據海量存儲，自動更新。
支持報警語音功能、報警指示燈或報警顯示屏。

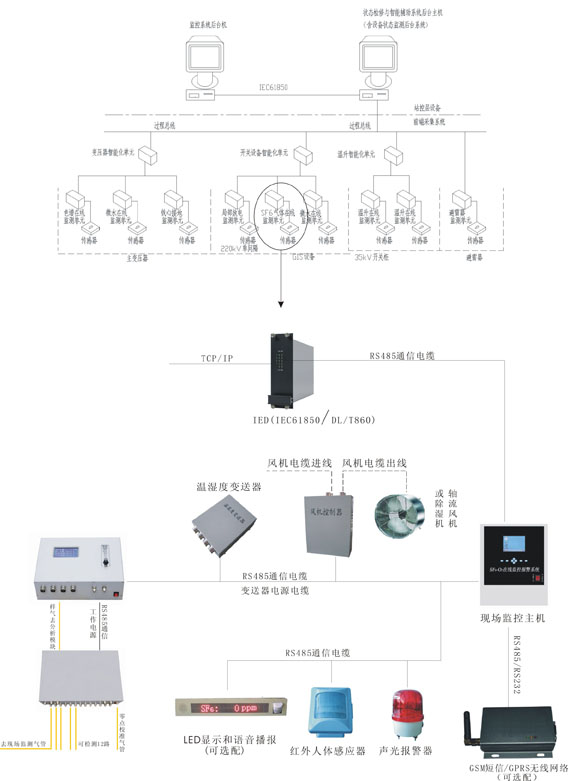

5、系統原理圖
|
