1、功能概述

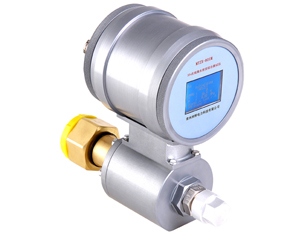

MTZX-801M型SF6氣體在線微水密度監測裝置屬于智能電網在線監測產品，主要用于在線監測SF6電氣設備中氣體的微水、密度、溫度及其變化趨勢。當SF6氣體有關指標出現變化時，給出變化曲線；有關指標達到報警狀態時，報警或自動啟動報警裝置；當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。
上述監測設備配有RS485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站，尤其是無人值班站的設備在線監測。并為斷路器的狀態檢修提供了有效依據。
2、主要特點
A、在線監測SF6氣體濕度、密度與溫度
B、預留RS485/CAN總線通訊接口
C、可按預設值或用戶給定值自動啟動低壓報警、微水超標報警和閉鎖裝置
D、通過后臺軟件顯示實時數據并自動繪制狀態變化趨勢圖
E、大屏幕液晶顯示器現場顯示實時數據。具備液晶屏屏幕保護功能
F、手持遙控器設置底層各項技術參數、報警與閉鎖門限值和顯示方式
G、全密封，抗干擾，適用于室外和低溫環境
3、技術指標
1、濕度指標
測量范圍 -80～＋20℃（或10～20000ppmv）
測量精度 0.1℃或1uL/L
報警門限 300～600uL/L （可根據客戶要求設定）
2、密度指標
測量范圍 0～1.00 MPa
精度等級 0.1級
分辨率 0.0001 MPa
額定壓力 0.60 MPa或根據密度繼電器設定
報警門限 0.50 MPa 或根據密度繼電器設定
報警解除 0.51 MPa或根據密度繼電器設定
閉鎖門限 0.45 MPa或根據密度繼電器設定
閉鎖解除 0.46 MPa或根據密度繼電器設定
3、溫度指標
測量范圍 -35～ +75℃
測量精度 ±1℃
報警門限 可選
4、其它指標、功能
顯示方式 LCD中英文顯示（128*64點陣）
通訊接口 RS485/CAN
各繼電器接點容量 5A/250VAC，5A/30VDC
電源電壓 AC220V ± 10％
波特率 2400bps
儀表尺寸 110×120×200(MM＆#172;3)
管道接口尺寸 110×220×200(MM3)
5、環境要求
工作溫度 -35 ℃～＋60 ℃
存儲溫度 -45 ℃～＋80 ℃
環境濕度 0～99％RH（無結露）
工作壓力 0～1.0MPa
現場條件 戶內或戶外

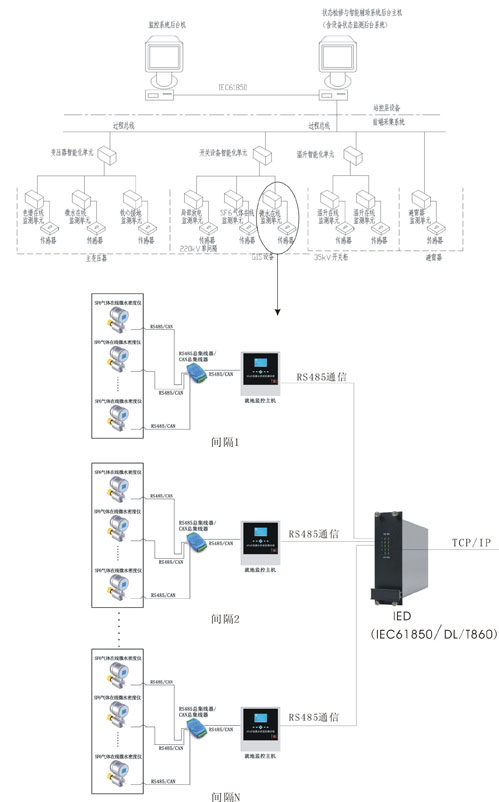

4、智能IED連接方式(IEC-61850通信)
|
