功能概述
發電廠的氫冷機組通過氫冷可以有效地降低發電機繞組的熱損耗從而提高發電效率。繞組阻抗引起的損耗稱為通風損耗，即使被油氣、水和空氣輕微污染的發電機，其通風損耗也會增加。有資料表明氫氣純度下降1%，損耗增加12%，因此提高氫氣純度意味著降低成本。氫氣純度下降及水分含量增加時，還會給發電機的安全運行帶來隱患。
具有德國海立普公司熱導技術優勢的MT-1550HP型氫氣在線分析儀廣泛應用于火電廠發電機組氫冷卻系統中氫氣純度分析、環境中氫氣百分含量的監測，化肥廠合成氨流程及污水處理等領域。采用最先進的具有溫度補償功能的恒溫型雙臂熱導池，克服了熱導型檢測儀普遍受溫度影響的缺點，使儀器具有領先的技術優勢。
2. 主要特點
●儀器采用先進的具有溫度補償功能的恒溫型熱導池，克服了熱導型檢測儀普遍受溫度影響的缺點，熱導池的正常壽命大于十年，不怕氧化性氣體。
●具有無可比擬的穩定性和重現性
●采用24位的高精度數據采集單元，最大程度地降低了信號轉換誤差，可檢測到uV級信號
●外置氣體過濾器，有效過濾油氣等雜質
●外置穩壓閥，進氣壓力波動對流量無影響
●隔爆型設計，測量單元與顯示單元通過安全柵供電
●用戶現場可執行校準或標定，從而保證現場的可靠使用
●多種信號輸出，顯示單元支持多種報警功能
3.技術指標
量程：空氣中的H2含量：90~100%(其他量程可定制)； 典型精度：≤±0.2%FS
CO2 (N2) 中的H2含量：90~100%(其他量程可定制)； 典型精度：≤±0.5%FS
空氣中CO2 (N2) 含量：0～100%； 典型精度：≤±0.2%FS
可擴展O2測量單元：0～21%（可選，訂貨時需說明）典型精度：≤±0.5%FS
分辨率：±0.01%
流量：20～200ml/min
響應速度：T90 10~15秒
工作溫度：-30～50℃
工作壓力：0～1.0MPa

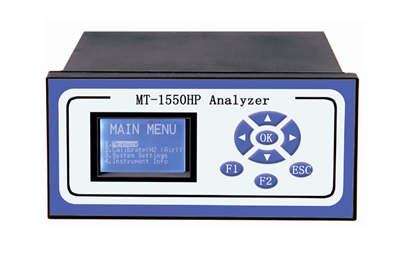

顯示：遠程顯示
輸出：4～20mA，±0.05mA，最大負載電阻500Ω
通信接口：RS485與顯示表通信
電源：220VAC/50Hz或15VDC

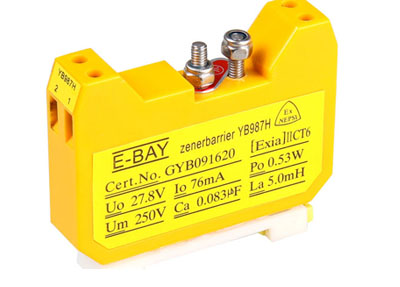

附件：電源和信號安全柵
防爆等級：iaⅡCT4
測量單元：進出氣口連接方式＆#248;4、＆#248;6、＆#248;8卡套式連接

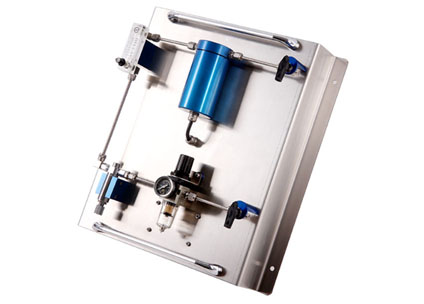

現場測量單元尺寸：461mm×487mm×180mm
顯示單元尺寸：160mm×75mm×115mm

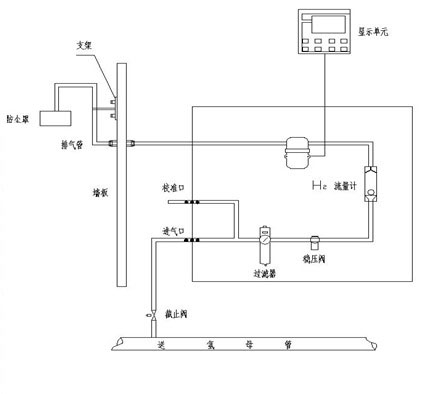

4.安裝示意圖
|
