1. 氧中氫分析儀（MTH2-2500）功能概述
MT系列在線氫中氧分析儀是采用帶溫度補償功能的微型熱導池的氫氣檢測儀表，它具有卓越的穩定性、重現性和精度。
發電廠的氫冷機組通過氫冷可以有效地降低發電機繞組的熱損耗從而提高發電效率。繞組阻抗引起的損耗稱為通風損耗，即使被油氣、水和空氣輕微污染的發電機，其通風損耗也會增加。有資料表明氫氣純度下降1%，損耗增加12%，因此提高氫氣純度意味著降低生產成本。氫氣純度下降及水分含量增加時，還會給發電機的安全運行帶來隱患。
石油化工生產的混合氣體中氫氣含量的測定對裂解工藝、加氫工藝等具有十分重要的意義，氫氣含量直接影響產品關鍵性能的指標。此外合成氨工業中對氫氣純度的測量也必不可少。
推薦應用：發電廠氫冷機組，制氫站，石油加工，合成氨工業，冶金工業，電子工業
2.主要特點
● 采用帶溫度補償功能的恒溫型熱導池傳感器

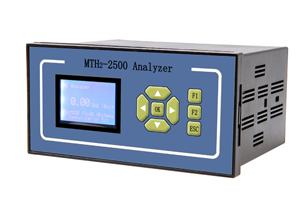

● 液晶顯示，菜單操作，易于維護
● 多種信號輸出，量程可定制
● 用戶可現場執行校準，從而保證現場的可靠使用
● 氣體減壓、過濾功能
● 氣體穩壓、流量調節指示

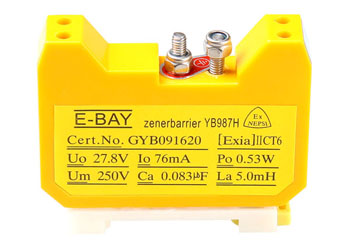

● 隔爆型設計，測量單元與顯示單元通過安全柵供電
● 采用24位的高精密度數據采集單元，最大程度地降低了信號轉換誤差
3.技術指標
純度傳感器：帶溫度補償功能恒溫微型熱導池
測量范圍： O2中的H2含量0～2％
工作濕度： -60～+60℃
精 度： ±0.1%(在一定量程范圍0~2%內)
重 復 性： ±0.1%
分辨率： 0.01%
樣氣流量： 50～300ml/min
響應速度： T90 10~15S
工作溫度： -20～50℃
信號輸出： 4～20mA 300Ω
通信接口： RS485與二次表通信
報警輸出： 繼電器接點輸出(高報，低報)
電 源： 220VAC±10% 50Hz 功率10W
現場單元尺寸：580mm×460mm×125mm
顯示單元尺寸：160mm×75mm×115mm
防爆等級：iaⅡCT4（自帶安全柵）

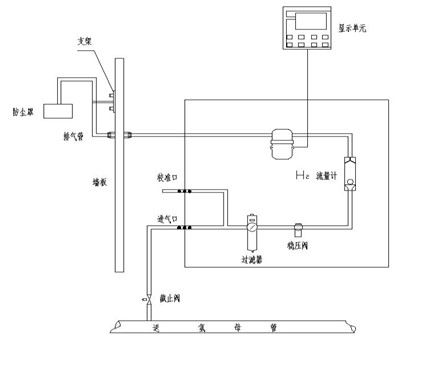

4. 安裝示意圖
|
