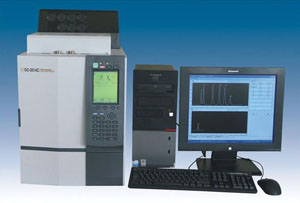

1、MTGC -2014C 型氣相色譜儀(代理日本島津）
系統特點：
● 靈敏度高 滿足GB/T7252-2001新國標要求。
H2 ≤ 2μL/L，CO≤5μL/L，CO2 ≤10μL/L，C2H2 ≤ 0.1μL/L
● 穩定性好 開機40分鐘左右，基線平穩。
操作簡便 運行成本低
采用單柱一次進樣流程，儀器參數設置和調節、操作方法等大大簡化。
一鍵開機，輕松操作。通氣后只要按一下開機鍵，自動升溫、FID自動點火。
相對于兩柱分流三檢測器分析方法和流程，單柱一次進樣分析方法和流程大大降低儀器的運行成本。
流程先進 獨創的單柱一次進樣分析流程，在保證提高烴類靈敏度的情況下，可以降低CO、CO2靈敏度，使CO、CO2測量的線性范圍擴大，既保證了高濃度CO、CO2的測量準確性，大大提高CO、CO2診斷故障的可靠性，又減少了高濃度CO、CO2對烴類測量的影響。
配備功能強大的MTGCC-2000變壓器油中氣體分析數據處理和故障診斷專用計算機系統
該系統具有三個大的分系統：
一、具有能與國內外各個廠家生產的各種型號氣相色譜儀直接連接、完成色譜分析數據自動收集和處理的色譜分析數據處理系統；
二、具有強大的油務監督數據現代化管理系統和變壓器檔案管理系統；
三、根據色譜分析數據和數據庫管理系統對變壓器運行狀態進行評估和故障診斷系統。
色譜儀主機性能優越
島津MTGC-2014C色譜儀主機綜合了島津GC14系列、GC17系列以及GC2010的優越性能，是島津推出的高端型色譜儀，其檢測器靈敏度大幅提高，穩定性好，產品擴充性強（易于擴充為多功能色譜分析系統），是電力系統超前升級換代的理想產品，具有良好的性價比。
技術規格：
|
MTGC-2014C色譜分析系統性能滿足但不限于以下要求：
1．靈敏度滿足新國標GB/T7252-2001要求
H2 ≤ 2μL/L，CO≤5μL/L，CO2 ≤10μL/L，C2H2 ≤ 0.1μL/L
2．采用ZTC-08單柱一針進樣分析流程8分鐘內分離H2、CO、CO2、CH4、C2H4、C2H6、C2H2
3. 分離度滿足定量分析要求
4．開機40min左右基線平穩
5．采用GCC-2000專用中文色譜工作站自動處理數據，并含專用數據庫及變壓器故障診斷專家系統 |
|
GC-2014C色譜儀主機主要技術參數：
柱溫箱
操作溫度：環境溫度+10°C-420°C最大20段程序升溫功能
柱箱尺寸：長250mm×寬175mm×高360mm，內體積15.8L
溫度準確度：設定值（K）的±1%（可0.01℃校準）
雙填充柱進樣口
最大操作溫度：420℃
氫焰檢測器
最大操作溫度：420℃
最低檢測限：3pgC/S（十二烷）
線性動態范圍：107
自動點火和自動再點火功能
手動及一鍵自動基線調零功能
熱導檢測器
最大操作溫度：420°C
靈敏度： 40000 mv.mL/mg
線性動態范圍；105
手動及一鍵自動基線調零功能
大型液晶顯示屏
240×320點圖形顯示（30位×60行）
中/英文顯示。清晰易懂，操作方便
可顯示色譜圖（注：可直接在色譜儀大屏幕上觀測檢測器基線及出峰情況）
圖解用戶界面（注：中文豎式菜單，儀器各部分信息清楚顯現）
內置幫助功能（注：她就像個翻譯秘書，對儀器哪個功能不清楚，只要按下HELP鍵就知道了）
故障自檢功能
雙通道信號輸出
主機尺寸：長400mm×寬607mm×高690mm
重量：~50kg
電源：AC220V，1800VA，50/60Hz |

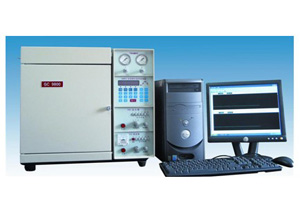

2、MTGC-2000D型氣相色譜儀
為滿足電力、鐵路、石化、冶金等行業普及變壓器油色譜分析方法和色譜儀更新?lián)Q代之需，推出性能優良、價格低廉的變壓器油中氣體分析和故障診斷系統——MTGC-2000D系統。系統特點：
流程先進
該系統采用獨創的MTC-08型電力系統專用色譜柱和流程，一柱一次進樣在8分鐘內分離測定油中H2、O2、CO、CO2、CH4、C2H4、C2H6、C2H2等8個組分。氣路簡單，操作方便。
色譜儀主機性能優良
①柱箱、轉化爐、FID、TCD溫度控制采用單片機數顯系統，具有超溫保護功能。
②熱導池采用高歐姆錸鎢絲，測量電路有放大功能。大大提高了TCD檢測靈敏度。在靈敏度滿足要求的情況下，大大降低了橋電流，從而延長TCD使用壽命。
③氫火焰離子化檢測電路采用高性能集成塊放大電路，增加了穩定性和可靠性。
3．GCC-2000變壓器油中氣體分析數據處理和故障診斷專用計算機系統
該系統采用資通GCC-2000型變壓器油分析數據處理和故障診斷專用計算機系統，實現色譜數據處理全自動化，GCC-2000的數據庫對樣品色譜數據、譜圖以及變壓器油質數據、設備臺帳等實現了無紙化現代化數據庫管理。GCC-2000的故障診斷系統能根據色譜數據、油中水、變壓器檔案資料、油品數據對變壓器運行中的故障種類、程度、部位以及故障發展趨勢進行診斷。
4.操作方便 運行成本低 分析人員只需打針進樣，配合簡單電腦操作，即可打印分析結果和故障診斷結果。
主要技術性能
靈敏度
TCD：S≥3000mv.ml/mg（C6H6）
FID：Mt≤1×10-11g/s
可測變壓器油中濃度：
H2≤2μL/L
C2H2≤0.1μL/L
CO≤5μL/L
CO2≤10μL/L
滿足新國標GB/T7252-2001的要求。
穩定性 開機60min內基線平穩
溫控精度 ±0.1℃
溫控范圍 室溫以上10℃~400℃
|
